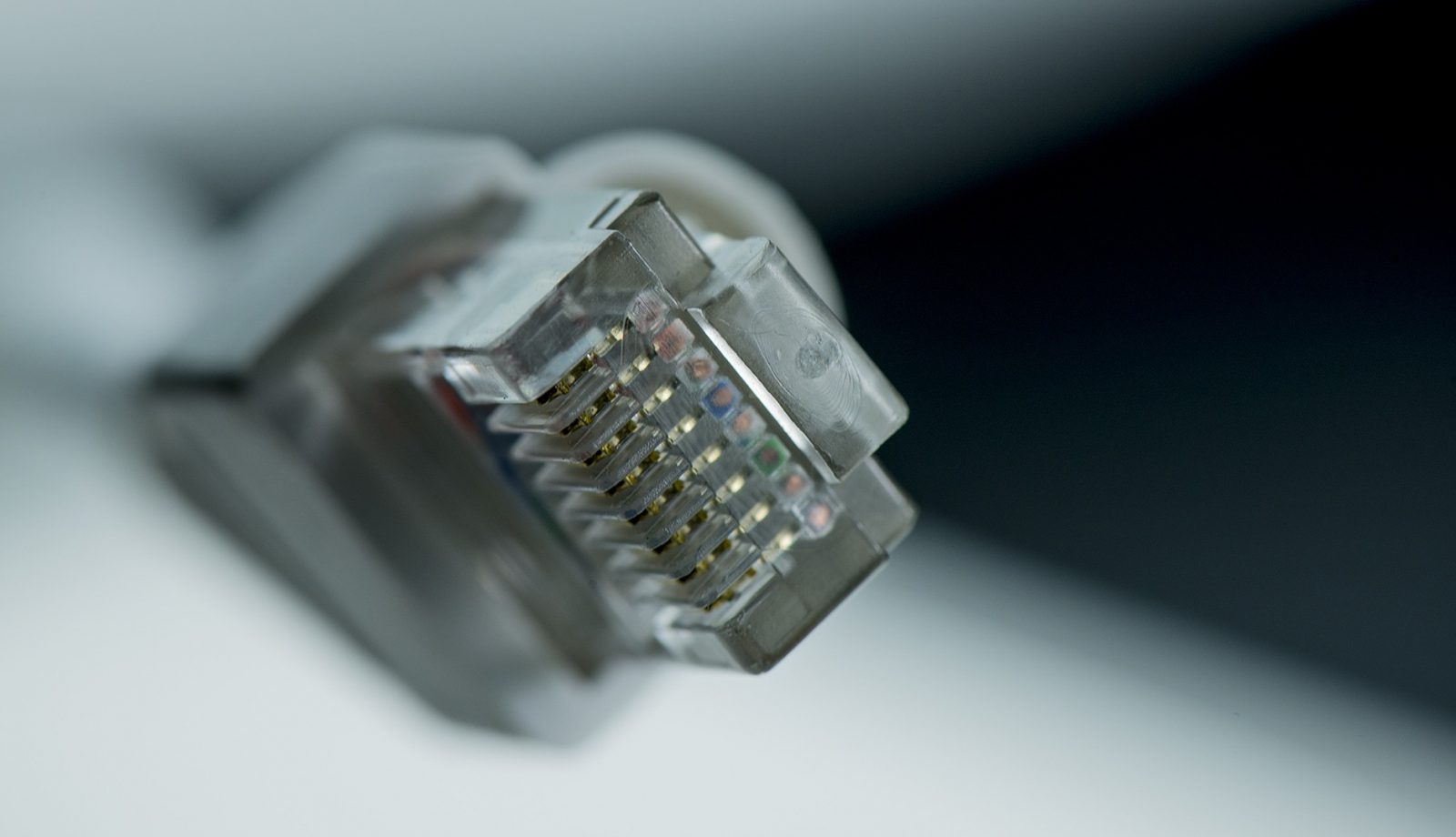

Mufarea sau sertizarea unui cablu de rețea RJ45

Mufa folosită la mufarea sau sertizarea unui cablu de rețea și internet in ambele variante, este modelul RJ45.

Calculatoarele, Huburile sau Switchurile se pot lega între ele prin două modalități: straight sau crossover. Cablul UTP/STP constă din 4 perechi de fire de culori diferite:

• (Perechea1) Portocalie, alcătuită din firele: alb-portocaliu și portocaliu
• (Perechea2) Albastră, alcătuită din firele: alb-albastru și albastru
• (Perechea3) Verde, alcătuitădin firele: alb-verde și verde
• (Perechea4) Maro, alcătuită din firele: alb-maro și maro

Mufa folosită la mufarea sau sertizarea unui cablu de rețea și internet in ambele variante, este modelul RJ45. Calculatoarele, Huburile sau Switchurile se pot lega între ele prin două modalități: straight sau crossover. Cablul UTP/STP constă din 4 perechi de fire de culori diferite: • (Perechea1) Portocalie, alcătuită din firele: alb-portocaliu și portocaliu • (Perechea2) Albastră, alcătuită din firele: alb-albastru și albastru • (Perechea3) Verde, alcătuitădin firele: alb-verde și verde • (Perechea4) Maro, alcătuită din firele: alb-maro și maro

Ordinea culorilor (color code RJ45) pentru sertizarea unui cablu de rețea și internet

1. Alb-portocaliu
2. Portocaliu
3. Alb-verde
4. Albastru
5. Alb-albastru
6. Verde
7. Alb-maro
8. Maro

Pentru a mufa un cablu de retea aveti nevoie de:

1. Cleste sertizat

2.Mufe pentru cablul de retea RJ45

3.Cablu de retea

4. Aliniati firele colorate astfel incat ordinea lor sa fie ordinea culorilor mentionate mai sus

5.Taiati capetele firelor pentru ca acestea sa fie la aceeasi lungime

6.Introduceti firele in pinii in mufa RJ45

7.Introduceti mufa cablului de retea in cleste de sertizare pentru a fixa firele in interiorul mufei
